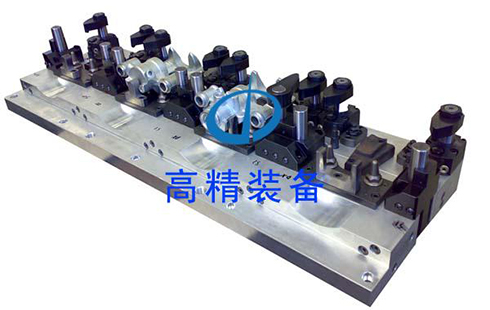

制动钳体液压夹具

所属分类：四轴夹具
点击次数：
发布日期：2018/11/21
规格：
类型：
在线询价

详细介绍


夹具的工作过程：

改造前主要依靠半圆销的升降对工件进行定位，半圆销卡住工件后，随托盘移动，带动工件在上料位置与工装夹具之间运动。在准备加工工件时，工装夹具上的托盘升起，并移动到上料夹具处，右边导向条与上料导向条连接。当工件推入上料位置时，半圆销驱动油缸缩回，半圆销靠弹簧力顶起，卡住曲轴孔半圆。整个托盘缩回，依靠半圆销的牵引力，将工件拉到工装夹具上。托盘降下，工件上的两个定位孔分别落到定位圆销和定位菱形销内，夹具顶部的油缸向下夹紧，工件开始加工。加工结束后，夹具顶部的油缸向上松开，托盘升起，将工件抬起，整个托盘伸出，依靠半圆销的牵引力，将工件推到上料位置。半圆销驱动油缸伸出，半圆销下降，脱离工件曲轴孔半圆，完成对工件的一次加工。
