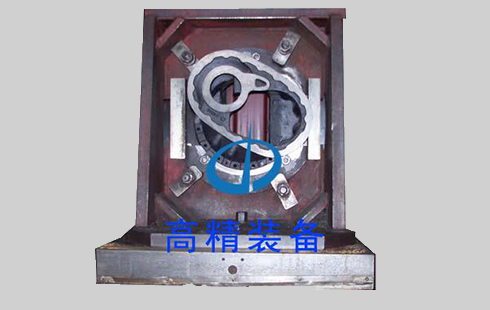

箱体卧室手动夹具

箱体卧室手动夹具

  • 所属分类:卧式手动夹具

  • 点击次数:
  • 发布日期:2018/11/21
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍


快速夹具是根据平面四杆机构中双摇杆机构的原理来设计,其基本结构是由连杆、机架及两连架杆等四构 件组成。当连杆与连架杆的两铰接点和其中一连架杆与机架的铰接点,三点同在一直线时,机构处于死点位 置。这时,被压紧的工件,无论有多大的反力(除玻坏性反力),也无法使压头松开,这就是机械力学中的死 点夹紧原理。

(1)、挡销装配到快速夹具上时,需要保证基面与夹具体横向中心线垂直。

(2)、定位和夹紧序1撑杆的挡板、螺旋夹紧器件装配到夹具体上时,需要保证基面与夹具体横向中心线平行;定位和夹紧序4发动机衬管两件的插销机构、快撤式螺旋夹紧器件装配到夹具体上时,需要保证其中心线与夹具体横向中心线垂直

(3)、定位和夹紧序4发动机衬管两件的插销机构、快撤式螺旋夹紧器件的装配,装上螺钉快速夹钳,配做销钉孔并由销钉保证插销机构和快撤式螺旋夹紧器件右边中心线与挡销基面的距离和公差。

(4)、定位和夹紧序3螺母M6和序2喇叭支座的组件的螺旋夹紧机构装配时,装上螺柱底座螺钉,配做销钉孔并由销钉保证螺旋夹紧机构定位锥头销钉中心线助手快速夹具与挡销基面的距离和公差。

(5)、定位和夹紧序1撑杆的挡板、螺旋夹紧器件的装配,装上螺钉,配做销钉孔并由销钉保证挡板和螺旋夹紧器件右端面与挡销基面的距离。

(6)、装上弹簧、压板等其他零件,完成整个装配。
